Weergave van resulterende reactiekrachten van individuele vlakken
"Met de Resultaatnavigator kunnen de resultanten van alle reactiekrachten en hun componenten worden weergegeven. Is het in RFEM 6 ook mogelijk om de resultante van een enkel ingebed vlak weer te geven?"
Antwoord:

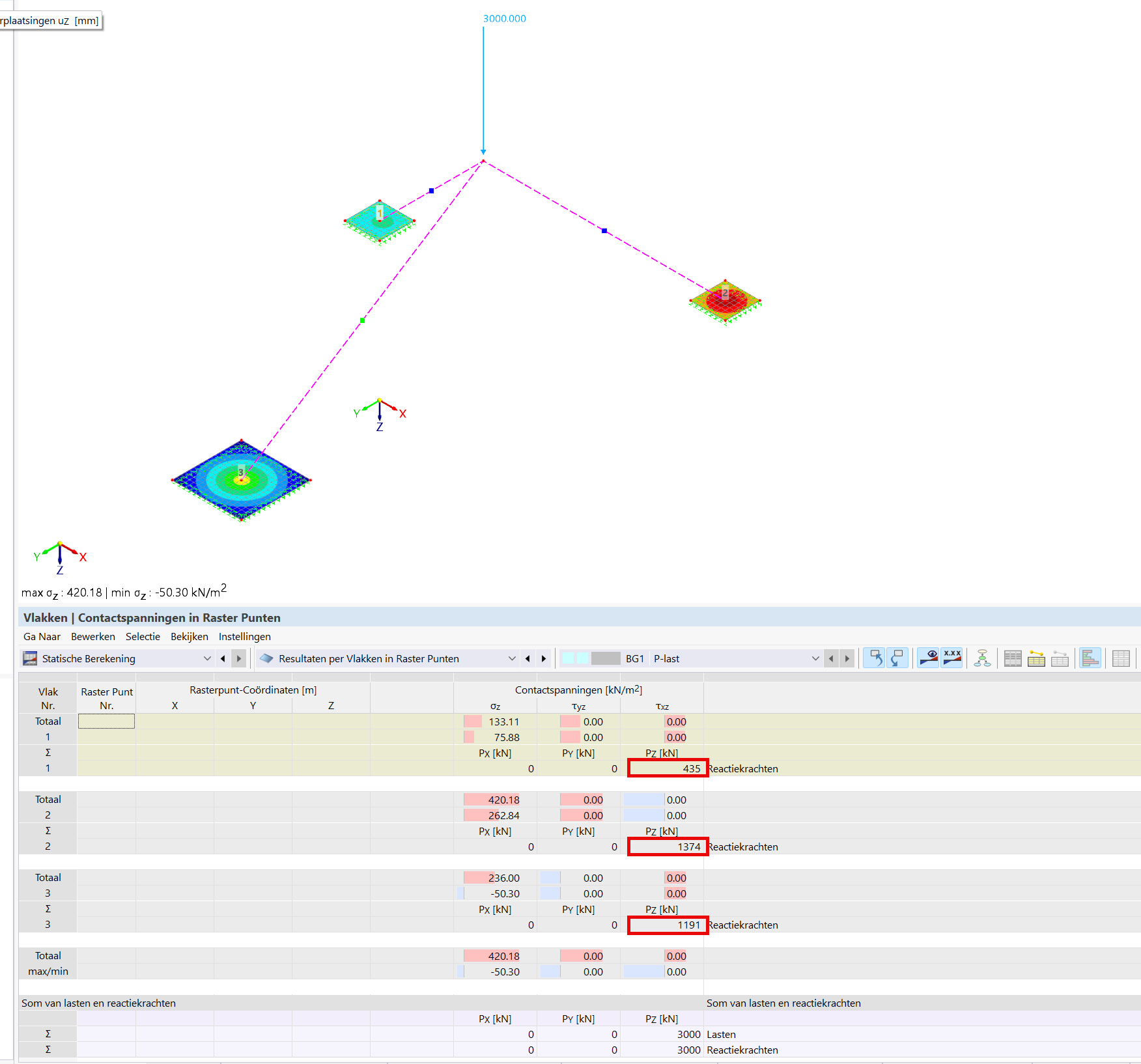

De resulterende reactiekrachten Px, Py, Pz kunnen voor individuele vlakken als volgt worden getoond.
1) Onder "Statische Berekening", selecteer "Resultaten per Vlakken in Rasterpunten" of in EE-net knopen.
2) Selecteer het "Contactspanningen" tabblad. Dit kan door met de rechtermuis te klikken en het dialoogvenster te selecteren of via de middelste muisknop.
3) Filter de juiste instellingen om de waarde van de individuele raster of EE-netresultaten weer te geven of enkel de som van de reactiekrachten voor elk vlak.
