Interactieve Opmerkingen Gebruiken

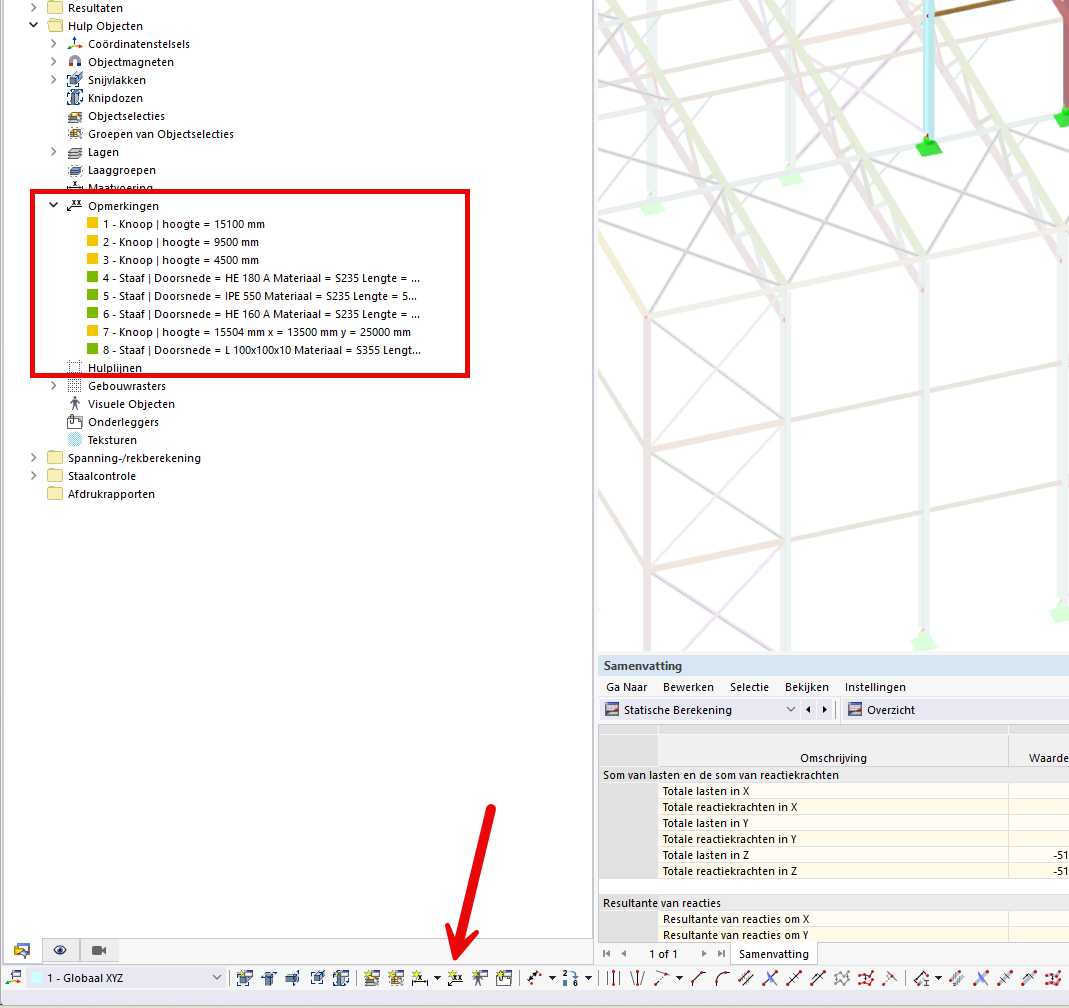

In RFEM 6 | RSTAB 9 kunt u interactieve opmerkingen/notities gebruiken. Interactieve opmerkingen wijzigen zichzelf aan de hand van het referentie object en de eigenschappen van het referentie object waar de opmerkingen aan vast wordt gemaakt. U vindt de opmerkingen in de Navigator - Gegevens onder de kop 'Hulp Objecten' en onderin het scherm tussen de knoppen voor de hulpobjecten.

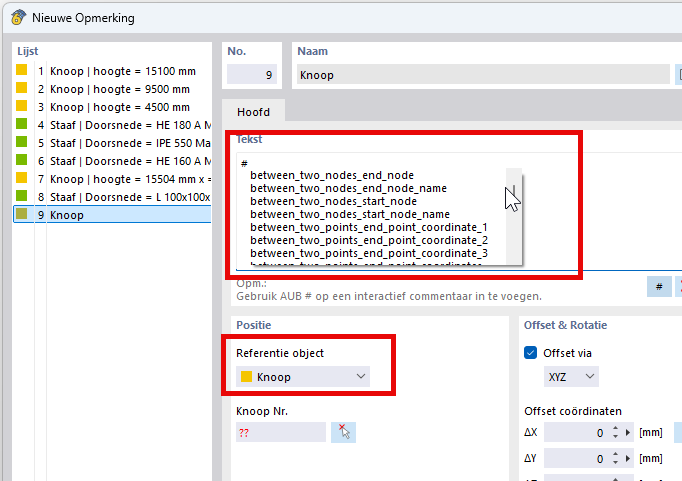

U kunt de interactieve opmerkingen op de volgende wijze definiëren: typ een normale tekst (als u dit wilt) en druk vervolgens op de knop #. Er is nu een lijst te zien, zie de afbeelding onder de onderstaande afbeelding.

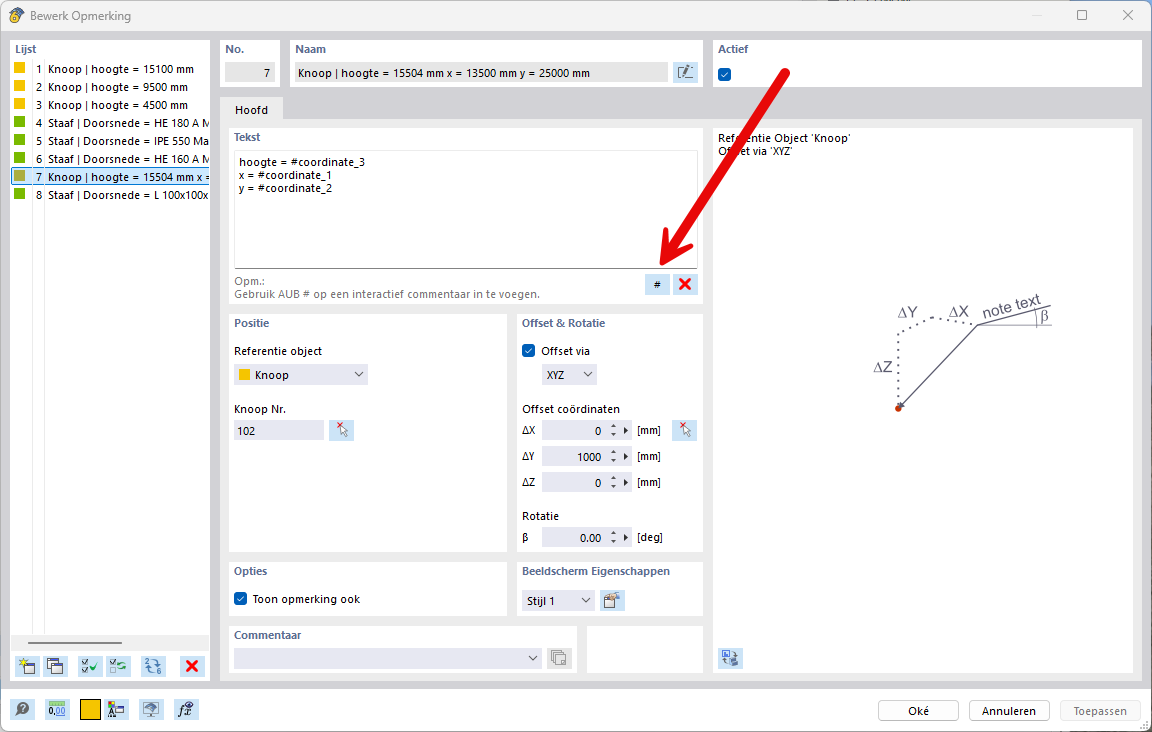

Deze lijst is per referentie object verschillend. Selecteer bijvoorbeeld voor een knoop het onderdeel 'coordinate_3'. Dit is de 3e coördinaat van een knoop. Dit is de z-coördinaat. In de bovenstaande afbeelding ziet u een voorbeeld.

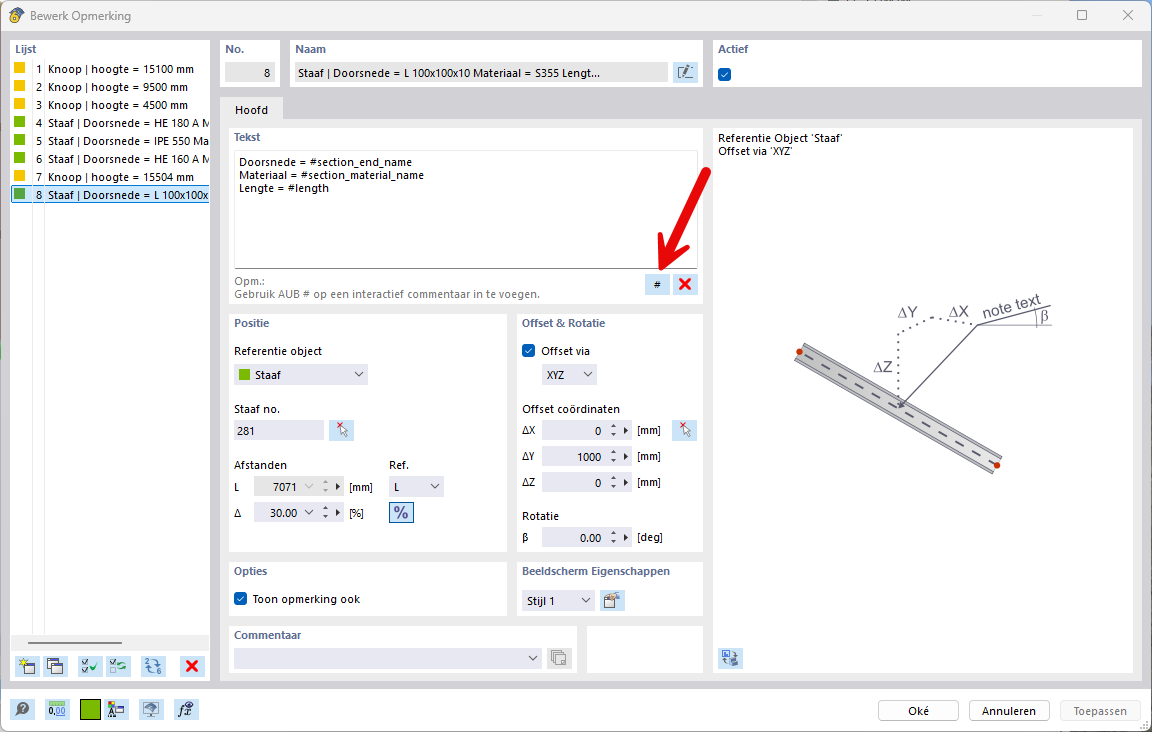

Onderstaand ziet u ook een voorbeeld voor het referentie object: staaf. De doorsnede, het materiaal en de lengte van de staaf worden getoond afhankelijk van de doorsnede, lengte en het materiaal van de staaf.

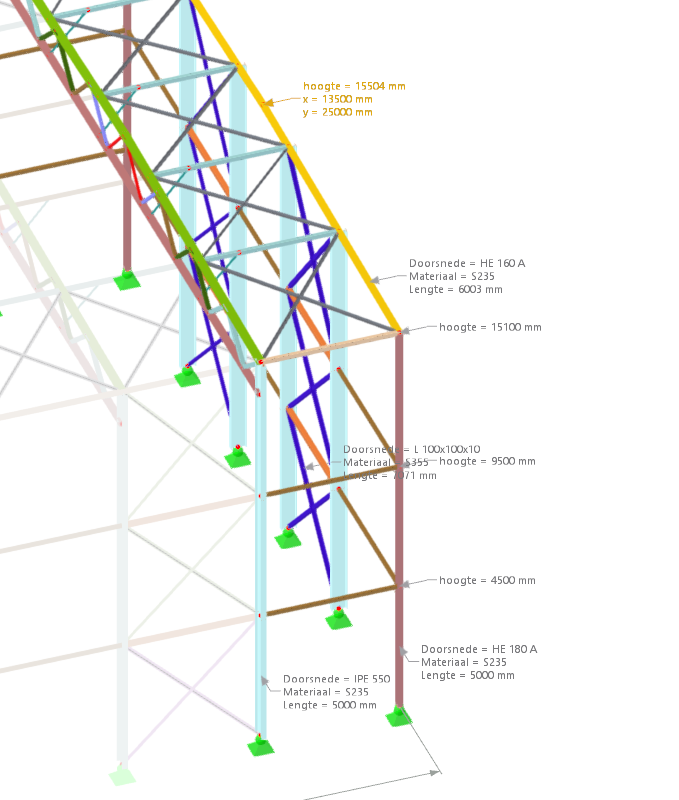

In onderstaand voorbeeld ziet u de uitwerkingen van de bovenstaande interactieve opmerkingen voor een stalen hal. Er is ook een voorbeeld bestand gemaakt.
