De effectieve lengte van hoekprofielen in Steel Design
Hoekprofielen hebben in RFEM 6 vier effectieve lengtes, in y-, z-, u- en v-richting. Standaard wordt de u/v-richting gebruikt. Een gebruiker kan zelf aangeven in het dialoogvenster welke richtingen allemaal beschouwd moeten worden. De grafische weergave van de effectieve lengte laat altijd de u/v-richting zien.

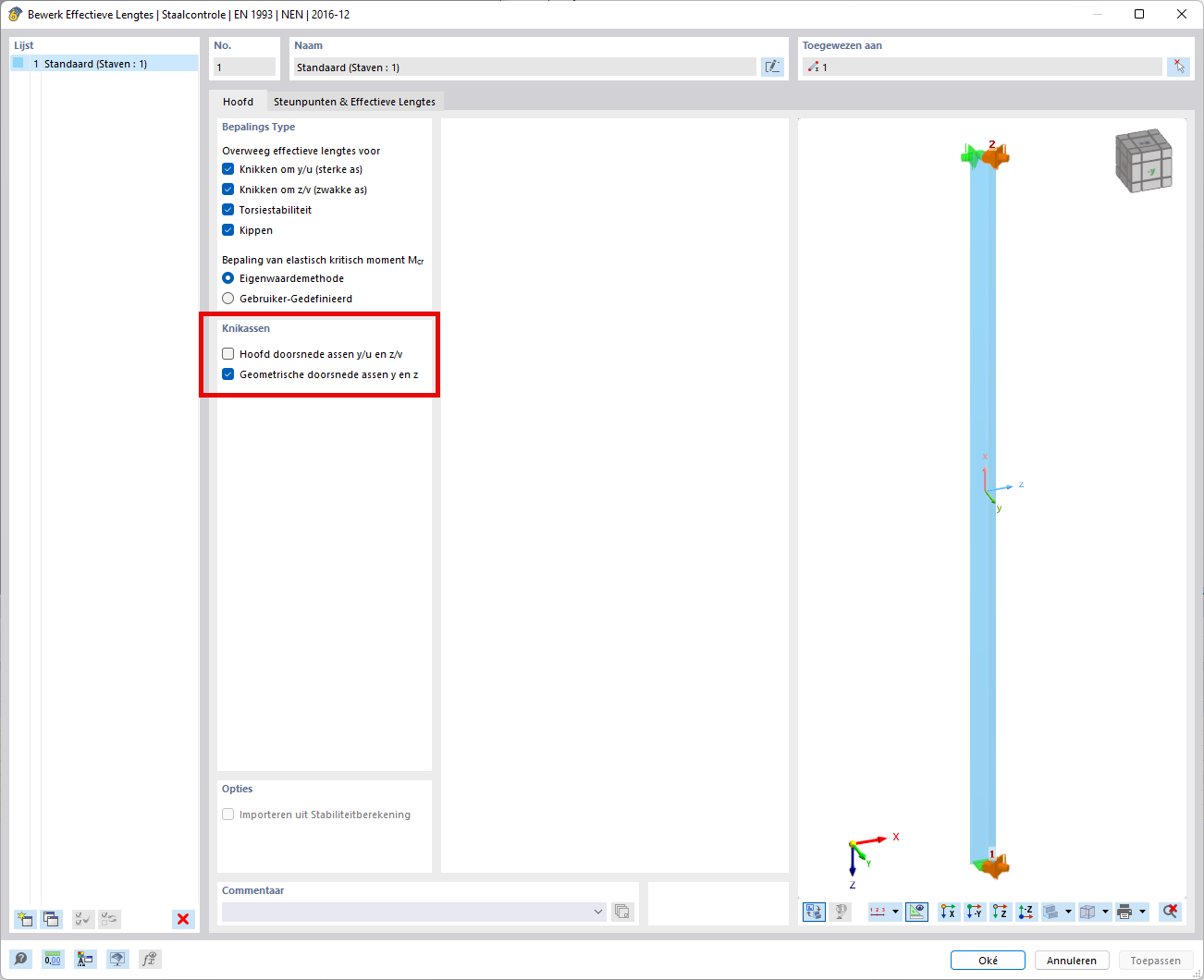

Op de volgende wijze kunt u enkel de geometrische assen toetsen.

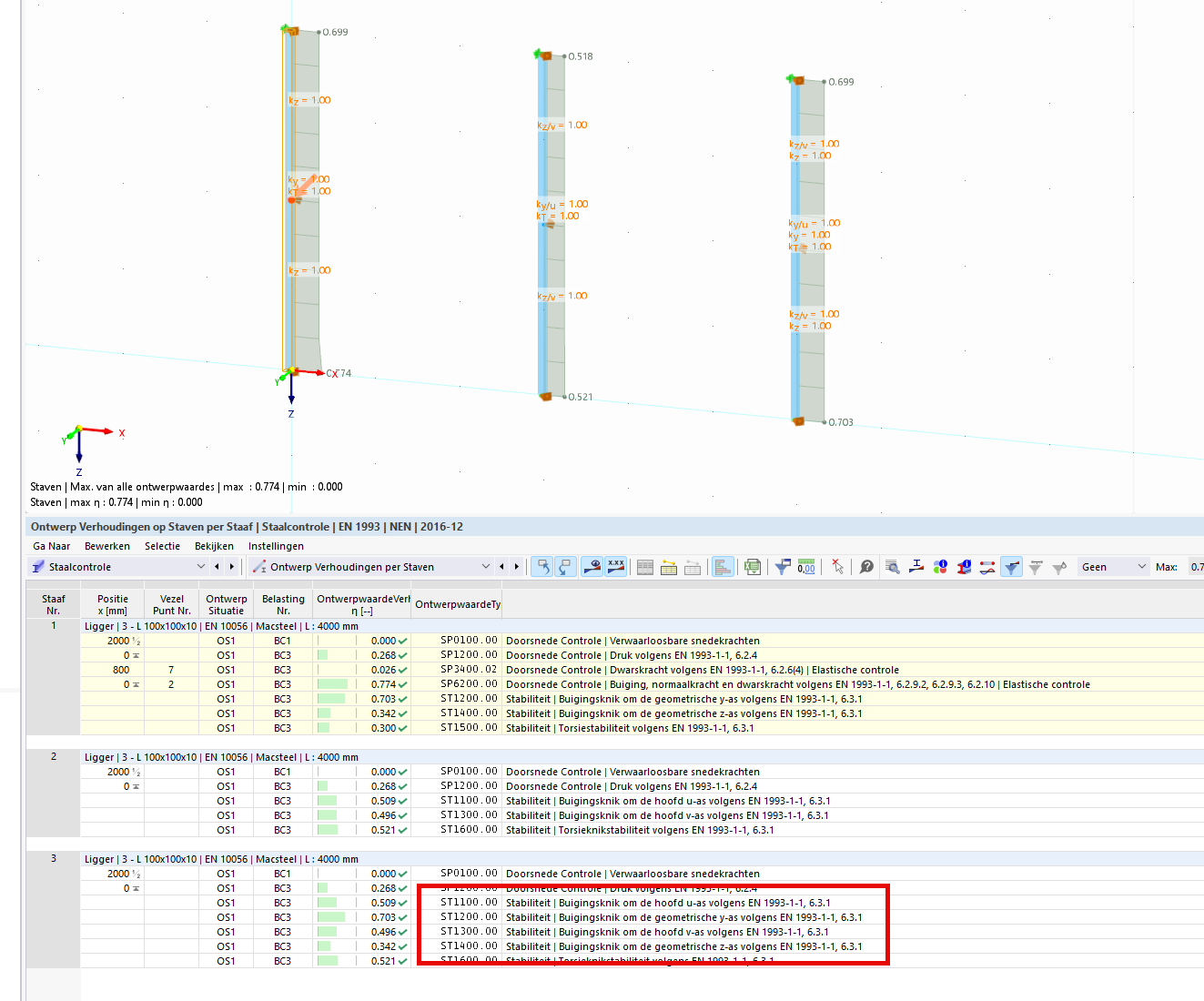

Het resultaat is als volgt als u beide assenverzamelingen toetst. De v-as is zoals verwacht het zwakst.
Als u twijfelt over de juistheid van de toegepaste, effectieve lengte, dan kunt u altijd de eigenvorm controleren.
