Resultaten van eindige elementen in vlakken per knoop of per rasterpunt uitlezen
In de basislicentie van RFEM 6 kunt u van de vlakken en volumes de resultaten, zoals de spanningen, zowel grafisch als numeriek (via tabellen) beoordelen.

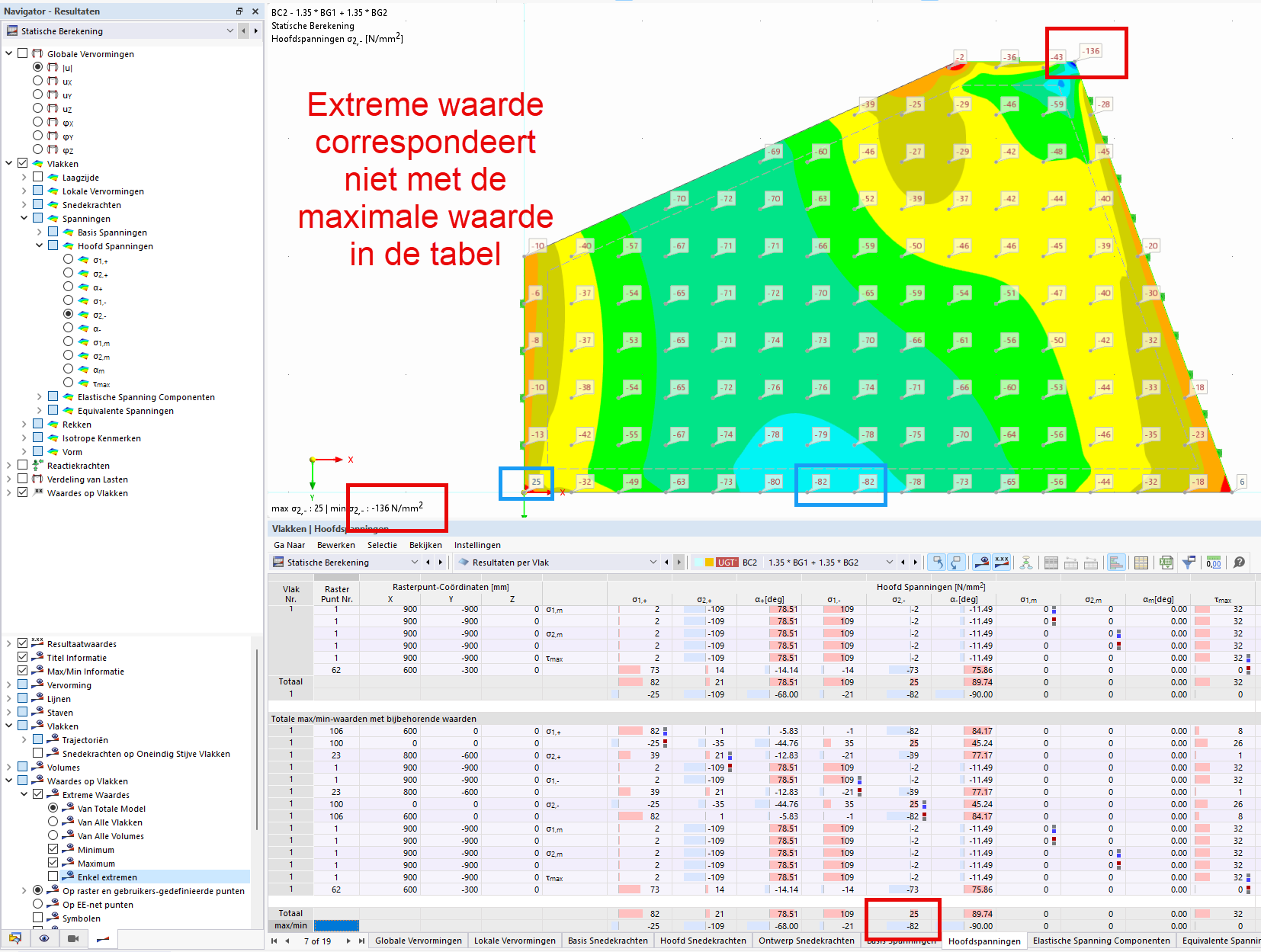

In het grafische scherm wordt altijd op basis van de gekozen 'Resultaat Gladmaken' optie de extreme waardes getoond, zie de volgende schermafdruk.
De extreme negatieve waarde voor de hoofdspanning in richting 2 aan de 'onder' (z-pijl in negatieve richting) zijde van het vlak is -136 [N/mm2].
Belangrijk: Omdat RFEM 6 in de tabellen de numerieke resultaten altijd op basis van de rasterpunten van een vlak weergeeft komt de extreme waarde niet in de tabel voor! Zo is in bovenstaand voorbeeld bij een raster van 100×100 mm2 de minimale waarde -82 [N/mm2] << -136 [N/mm2]. Enkel door het raster te verfijnen kunt u dichter bij de juiste waarde komen.

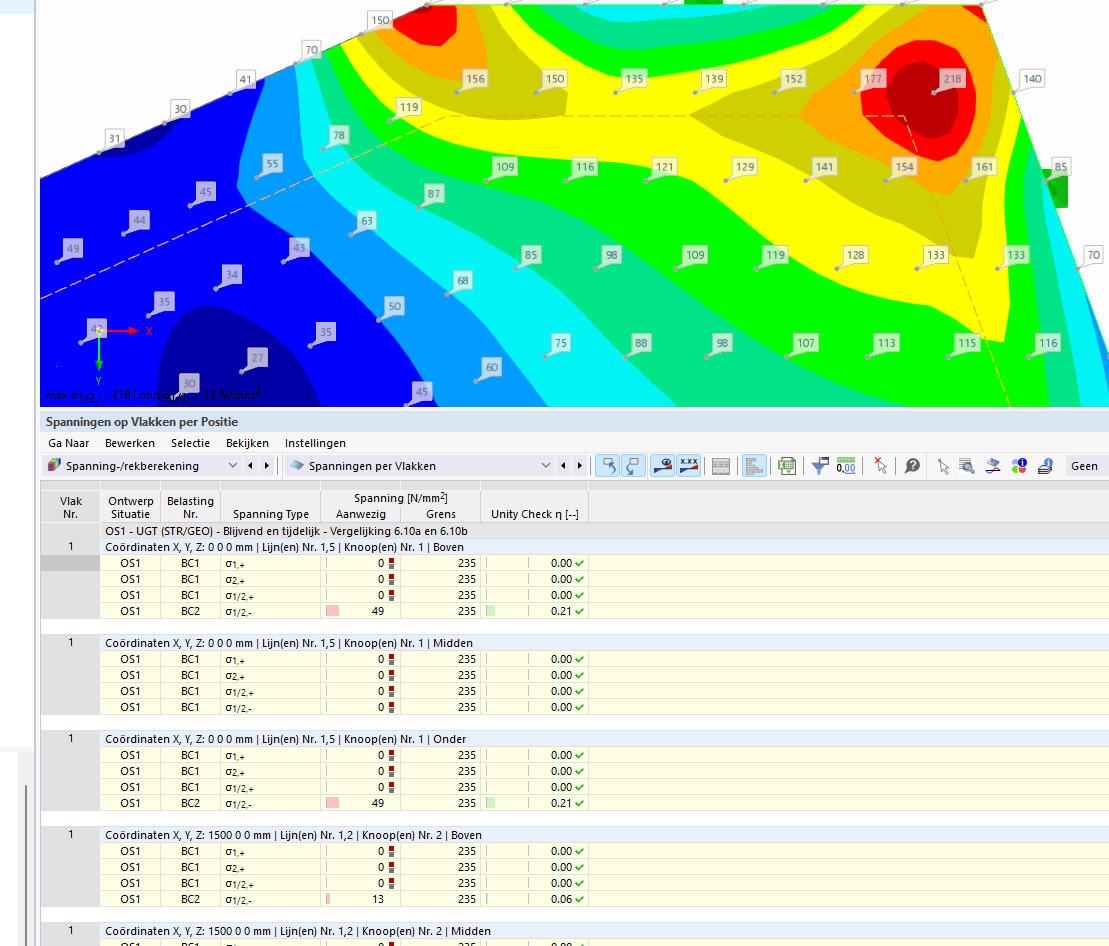

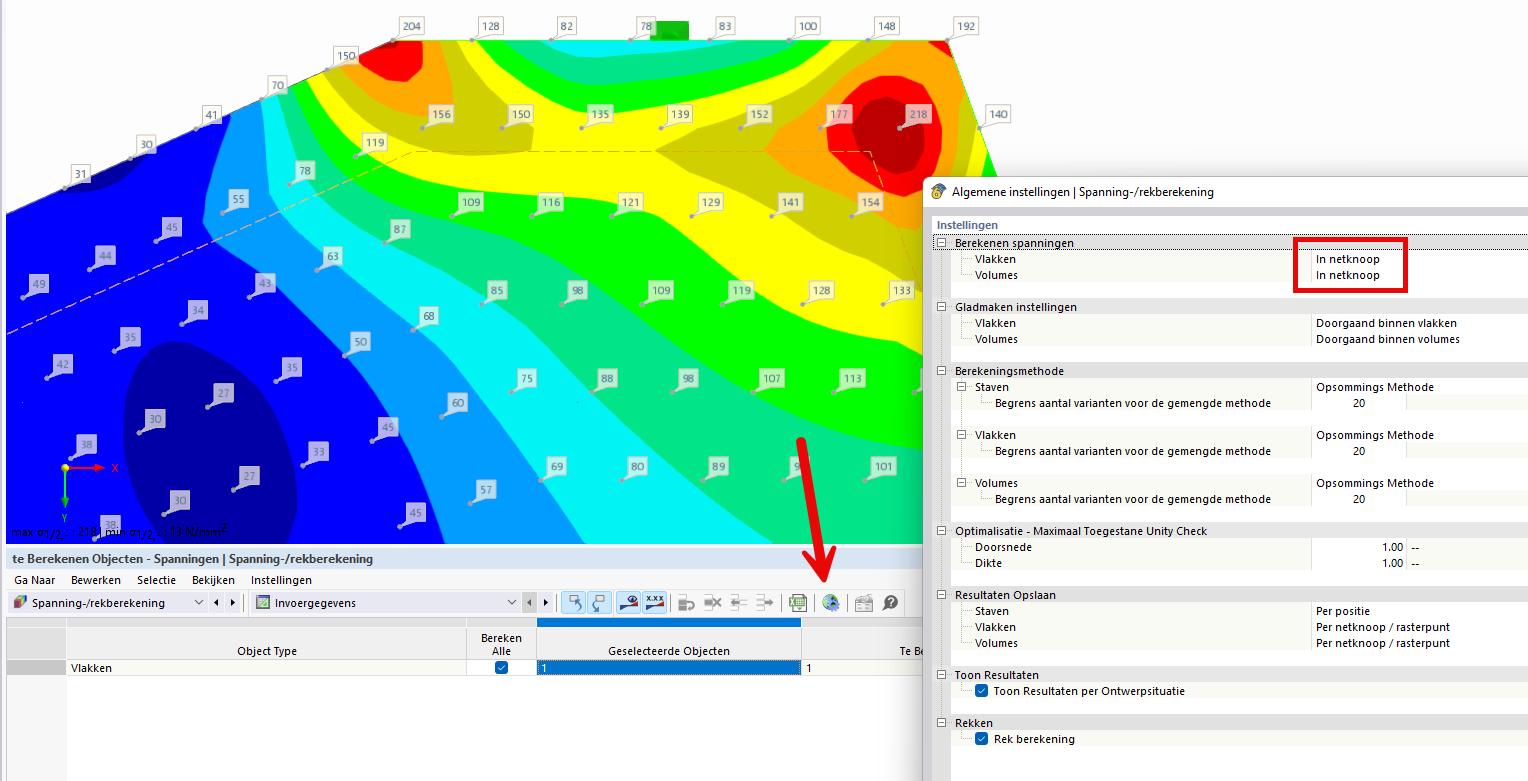

Wilt u toch de numerieke waarde per eindig element uitvoeren dan kan dit -enkel voor de Von Mises spanning- met de addon 'Stress-strain analysis for RFEM 6'.
